聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

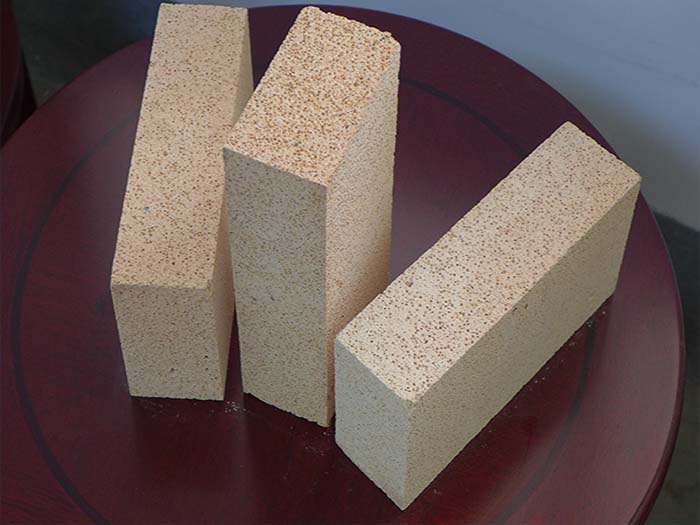

輕質高鋁磚
發布時間：2017/7/4 16:32:25 點擊率： 來源:admin 作者：榮盛耐材輕質高鋁磚特征：
輕質高鋁磚具有體積密度小、導熱系數低、隔熱性能優異、質量穩定的特點。可用于各類高溫爐窯的內襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統泡沫致輕法，澆注成型，制品斷面結構均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓強度與隔熱性能均能達到理想水平。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。
輕質高鋁磚產品內容：
氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。
輕質高鋁磚相關理化指標：
項目 | 指標 | |||||
LG-1.2 | LG-1.0 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | |
Al2O3 % | ≥48 | |||||
Fe2O3 % | ≤2 | |||||
體積密度 g/cm3 | ≤1.2 | ≤1.0 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 |
常溫耐壓強度MPa | ≥4.5 | ≥3.5 | ≥2.5 | ≥2.2 | ≥1.6 | ≥1.2 |
加熱永久線變化% | 1400℃×12h ≤-2 | 1350℃×12h ≤-2 | 1250℃×12h ≤-2 | |||
導熱系數 W/(m·K) 350±25℃ | ≤0.55 | ≤0.50 | ≤0.35 | ≤0.30 | ≤0.25 | ≤0.20 |
- 上一篇：t3耐火磚
- 下一篇：高鋁磚G-1,G-2尺寸
在線咨詢(7*24)
電話咨詢
